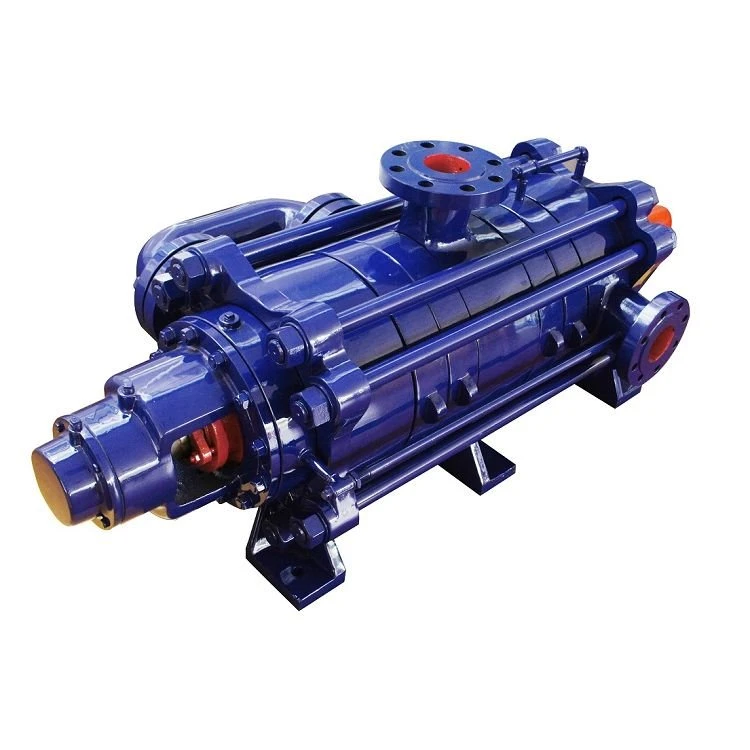

Banské viacstupňové odstredivé čerpadlo

Predstavenie výrobku:

Banské viacstupňové odstredivé čerpadlá boli vytvorené na základe pokročilej technológie, ktorá bola zavedená, prehltnutá a absorbovaná; sú vhodné na prepravu čistej vody a materiálov, ktoré majú vlastnosti podobné čistej vode na fyzikálnej a chemickej úrovni. Veľkosť častíc pevných nerozpustných látok je menšia ako 2 mm a objem nepresahuje 0,1 c/o na jednotku objemu. 15 stupňov až 180 stupňov je rozsah strednej teploty viacstupňového banského odstredivého čerpadla. Prevádzkový tlak viacstupňového banského odstredivého čerpadla je navyše 3,0 MPa. Okolitá teplota a relatívna vlhkosť by mali byť nižšie alebo rovné 40 stupňom a 95 stupňom.

Vlastnosti

Banské viacstupňové odstredivé čerpadlá sú stabilné a spoľahlivé počas prevádzky a majú vysokú účinnosť a vynikajúci kavitačný výkon. Využíva hydraulický model štátom odporúčaných vysokoúčinných energeticky úsporných produktov, ktoré majú výhody vysokej účinnosti, svetelného výkonu, bezpečnej a stabilnej prevádzky, nízkej hlučnosti, dlhej životnosti a jednoduchej inštalácie a údržby.

Prietokové časti banských viacstupňových odstredivých čerpadiel pozostávajú okrem iných materiálov z tvárnej liatiny alebo liatiny odolnej voči oderu, aby sa zabezpečila ich vysoká účinnosť, energetická účinnosť, široký rozsah výkonu, stabilná prevádzka, nízka hlučnosť, dlhá životnosť a jednoduchá inštalácia a oprava. Zmenou materiálu prietokových sekcií, tesnenia alebo pridaním chladiacich systémov atď. môže viacstupňové odstredivé horizontálne čerpadlo dopravovať horúcu vodu, olej, korozívne alebo opotrebované médium.

Konštrukcia a princíp fungovania:

1. Čerpadlo MD (P) je segmentové odstredivé čerpadlo s jedným saním a mnohými stupňami. Predná vodná časť, zvisle nahor, je miestom, kde sa nachádza sací vstup. Podľa požiadaviek skutočného použitia je možné ju otočiť aj do horizontálnej polohy. Výstup čerpadla je umiestnený zvisle nahor na výstupnej časti, ktorá je umiestnená v strede zariadenia. Napínacie skrutky sa používajú na prepojenie spojovacieho rámu čerpadla, prednej časti vody, strednej časti, výstupnej časti a zadnej časti prívodu vody. V závislosti od potrieb užívateľa je možné zdvihák zdvihnúť alebo spustiť.

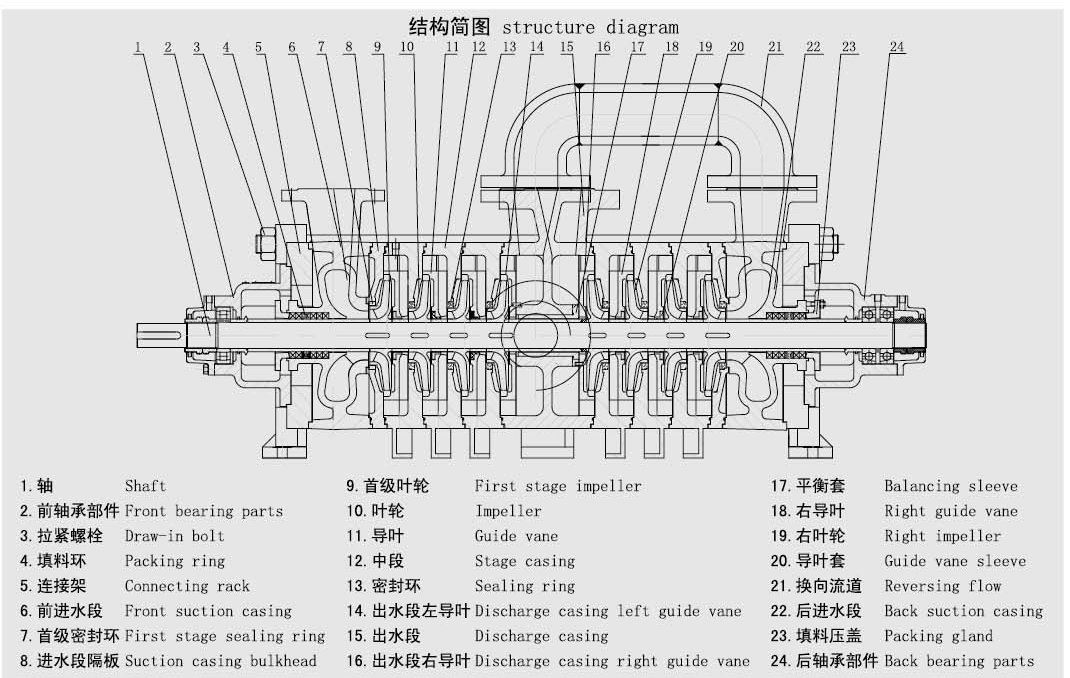

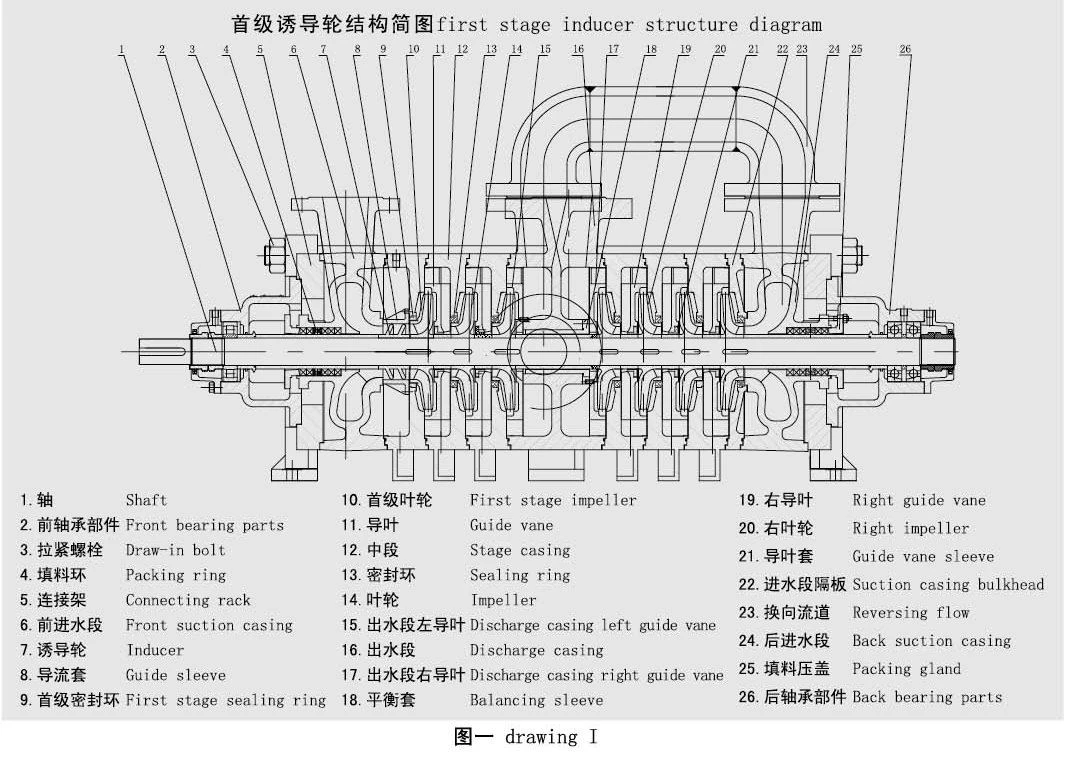

2. Štruktúra a princíp činnosti hlavných častí

⑴ hlavné časti vodného čerpadla: predná vodná časť, výstupná časť, zadná vstupná časť, vodiaca lopatka, pravá vodiaca lopatka, ľavá vodiaca lopatka výstupnej časti, pravá vodiaca lopatka výstupnej časti, stredná časť, obežné koleso, pravé obežné koleso, hriadeľ, vyváženie bubon, predná polohovacia objímka, zadná polohovacia objímka, spojovací rám, reverzný prietokový kanál atď.; Rotor sa skladá z obežného kolesa, pravého obežného kolesa, vyvažovacieho bubna, prídržnej objímky obežného kolesa, prednej polohovacej objímky, zadnej polohovacej objímky a ďalších častí inštalovaných na hriadeli. Hnací koniec rotora je podopretý valčekovým ložiskom, koniec je usporiadaný čelom k sebe s diagonálnym kontaktným guľôčkovým ložiskom a ložisko je mazané mazivom.

(2) Predná vodná časť, zadná časť prívodu vody, stredná časť, pravá vodiaca lopatka, ľavá vodiaca lopatka výstupnej časti, pravá vodiaca lopatka výstupnej časti, reverzný prietokový kanál a výstupná časť tvoria pracovnú komoru čerpadlo. Axiálna strana je miesto, kde vstupuje kvapalina. Nízkotlakové stupne sú umiestnené na oboch koncoch, aby sa znížil tlak prenášaný tesnením hriadeľa. Počas prevádzky sú axiálne sily pôsobiace na každý pár symetricky usporiadaných obežných kolies opačné, čo sa môže navzájom kompenzovať, aby sa vyrovnali vytvorené axiálne sily.

⑶ ① tesnenie hriadeľa: na utesnenie sa musí použiť mäkké tesnenie a tesnenie musí byť primerané, aby kvapalina mohla vytekať po kvapkách.

② prevod: čerpadlo je priamo poháňané motorom cez elastickú spojku; Pri pohľade zo smeru motora sa čerpadlo otáča v smere hodinových ručičiek.

③ ložisko: valčekové ložisko je použité na hnacom konci a diagonálne kontaktné guľôčkové ložisko je prijaté na konci.

④ tesniaci krúžok: zabráňte úniku vysokotlakovej vody vo vodnom čerpadle späť do vstupnej časti a po opotrebovaní je možné ho vymeniť.

⑤ vyvažovací bubon: inštalovaný za obežným kolesom posledného stupňa, otáča sa s rotorom a vonkajší kruhový povrch vyvažovacieho bubna tvorí radiálnu medzeru s povrchom vnútorného otvoru vyvažovacieho puzdra.

⑥ predné a zadné polohovacie puzdrá: na dvoch tesniacich komorách ich možno po opotrebovaní vymeniť.

⑷ pracovný princíp: hriadeľ čerpadla sa otáča pod pohonom motora, aby pracoval na kvapaline, aby sa zvýšila jej energia, takže potrebné množstvo kvapaliny je poslané do požadovanej výšky alebo tlaku zo sacej nádrže cez prietokové časti čerpadlo.

význam modelu:

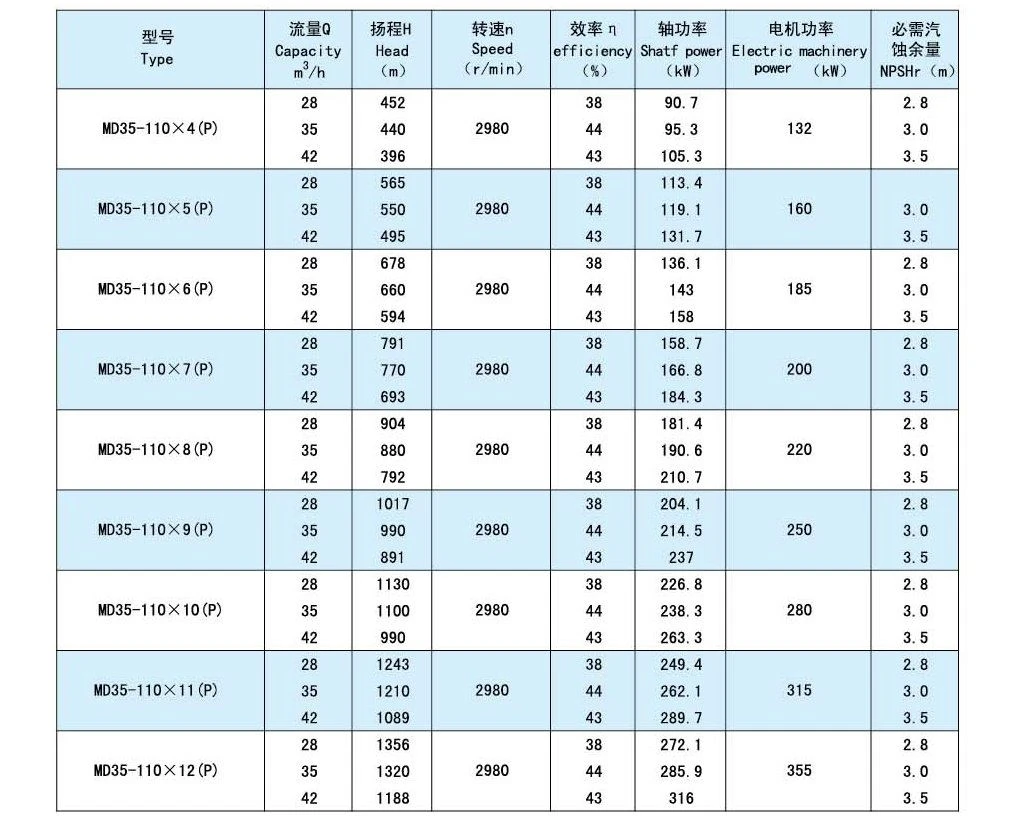

napríklad: md100-80 × 8 (P) MD: viacstupňové odstredivé čerpadlo odolné voči opotrebovaniu pre uhoľnú baňu 100: prietok 100 m3/h 80: jednostupňový výťah 80 m 8: stupeň (P): vyvážený typ
