Existuje mnoho typov ponorných elektrických čerpadiel a najbežnejšie používané pri zavlažovaní studní sú ponorné elektrické čerpadlá naplnené olejom a vodou. Ako príklad si vezmeme ponorné čerpadlo série QJ, tento článok stručne predstaví štruktúru ponorných čerpadiel pre hlboké studne.
Konštrukcia ponorného čerpadla pre hlboké studne pozostáva hlavne z vodného čerpadla, elektrického motora, prívodu a tesniaceho zariadenia, ako je znázornené na obrázku.
Vodné čerpadlo je umiestnené na hornom konci ponorného elektrického čerpadla, ktoré pozostáva hlavne z obežného kolesa, vodiaceho puzdra, hriadeľa čerpadla, gumových ložísk a ďalších komponentov. Hriadeľ čerpadla a hriadeľ motora sú spojené valcovou spojkou. Obežné koleso je odstredivé uzavreté obežné koleso a aby sa zabránilo reverzácii vodného čerpadla počas odstavenia, je na hornom konci inštalovaný spätný ventil.
Motorová časť je umiestnená na spodnom konci ponorného elektrického čerpadla a pozostáva hlavne z komponentov, ako je rotor, stator, vodiace ložisko, axiálne ložisko a fólia na reguláciu tlaku. Plastové alebo statorové vinutie je vyrobené z polyetylénom izolovaného nylonového elektromagnetického vodiča odolného voči vode. Vnútro motora je naplnené čistou vodou na chladenie ložísk motora. Gumová fólia na reguláciu tlaku je nainštalovaná v spodnej časti motora na nastavenie zmien tlaku vody vo vnútri tela spôsobených zvýšením teploty motora.
Vstupné a tesniace zariadenie je umiestnené v strede ponorného elektrického čerpadla. Tesniace zariadenie je umiestnené na hornom konci motora a pozostáva z krúžku na vrhanie piesku a skeletového olejového tesnenia zariadenia vpred a vzad. Jeho funkciou je zabrániť vniknutiu sedimentu do vnútra motora.
Význam modelu 200-QJ80-55/5 ponorného čerpadla do hlbokých vrtov: 200- Minimálny priemer vrtu vhodný pre toto čerpadlo je 200 mm; QJ ponorné čerpadlo do hlbokých studní; 80- Menovitý prietok 80 m3/h; 55- Menovitá celková výška je 55 metrov; 5 stupňov vodného čerpadla.

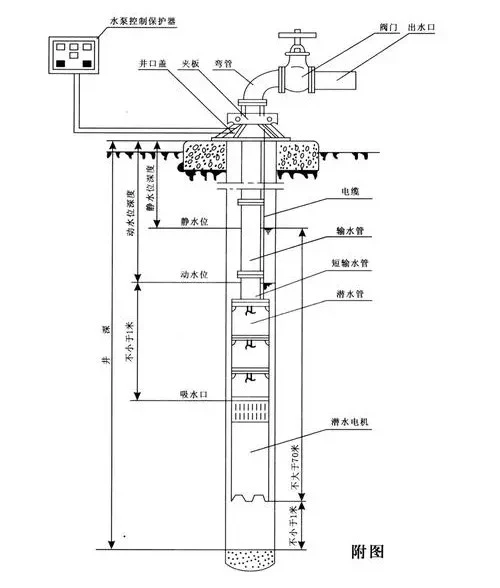

Konštrukčný diagram ponorného čerpadla pre hlboké studne je nasledujúci:
